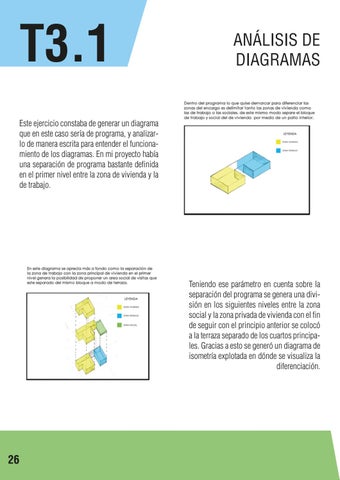

T3.1
ANÁLISIS DE DIAGRAMAS
Este ejercicio constaba de generar un diagrama que en este caso sería de programa, y analizarlo de manera escrita para entender el funcionamiento de los diagramas. En mi proyecto había una separación de programa bastante definida en el primer nivel entre la zona de vivienda y la de trabajo.
Teniendo ese parámetro en cuenta sobre la separación del programa se genera una división en los siguientes niveles entre la zona social y la zona privada de vivienda con el fin de seguir con el principio anterior se colocó a la terraza separado de los cuartos principales. Gracias a esto se generó un diagrama de isometría explotada en dónde se visualiza la diferenciación.
26
